Mesure des contraintes résiduelles dans les alliages de titane après trempe
Les chercheurs de l’IJL ont associé expériences et simulations pour comprendre l’influence des transformations de phases à l’état solide sur la genèse des contraintes.
Des traitements de trempe eau précédée d’une mise en solution dans le domaine haute température ont été appliqués à l’IJL à des échantillons massifs de laboratoire en alliage TA6V et Ti17.

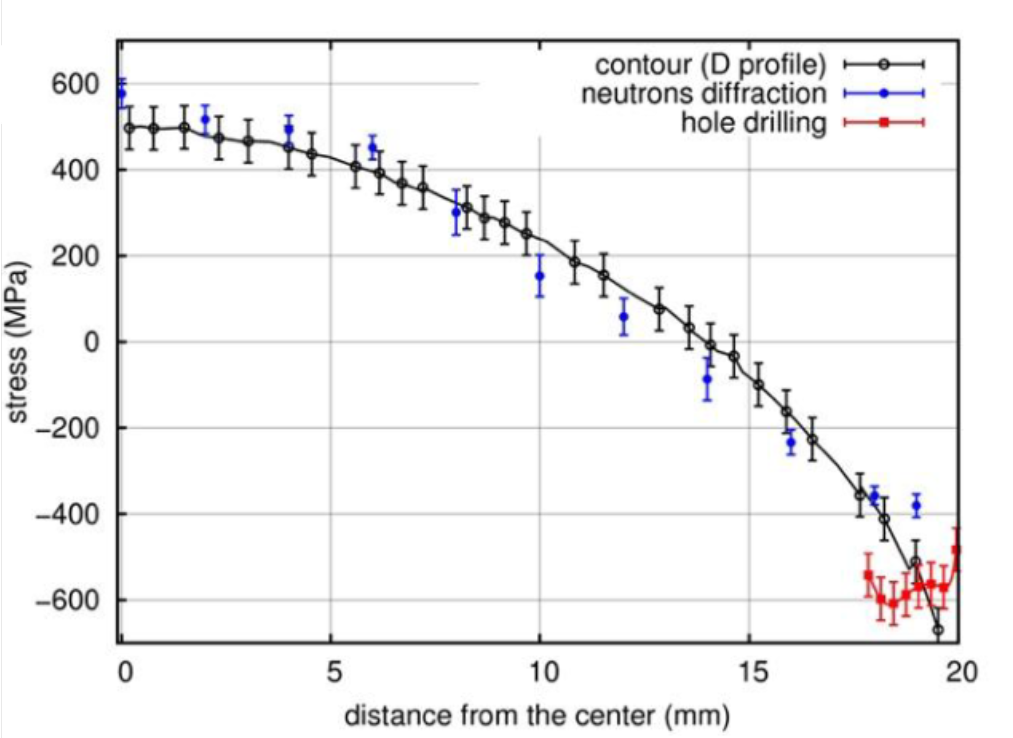

Les contraintes résiduelles après trempe ont été déterminées par la méthode du contour, récemment introduite (coll. Mat-In-Méca), pour obtenir leur distribution dans le plan médian. La diffraction de neutrons (coll. HZB, Berlin) a permis d’obtenir un profil radial de contraintes en excellent accord avec la méthode du contour.
Enfin, la méthode du trou (coll. CETIM Senlis) est complémentaire, car elle permet des déterminations plus précises près de la surface.
Référence: J. Teixeira, D. Maréchal, R.C. Wimpory, S. Denis, F. Lefebvre, R. Frappier,
Formation of residual stresses during quenching of Ti17 and Ti–6Al–4V alloys: Influence of phase transformations,
Materials Science and Engineering: A,Volume 832, 2022, 142456, ISSN 0921-5093,
https://doi.org/10.1016/j.msea.2021.142456.
https://www.sciencedirect.com/science/article/pii/S0921509321017196
